产品描述
<strong><span style="font-size:16px;">1.一般描述</span></strong><br />

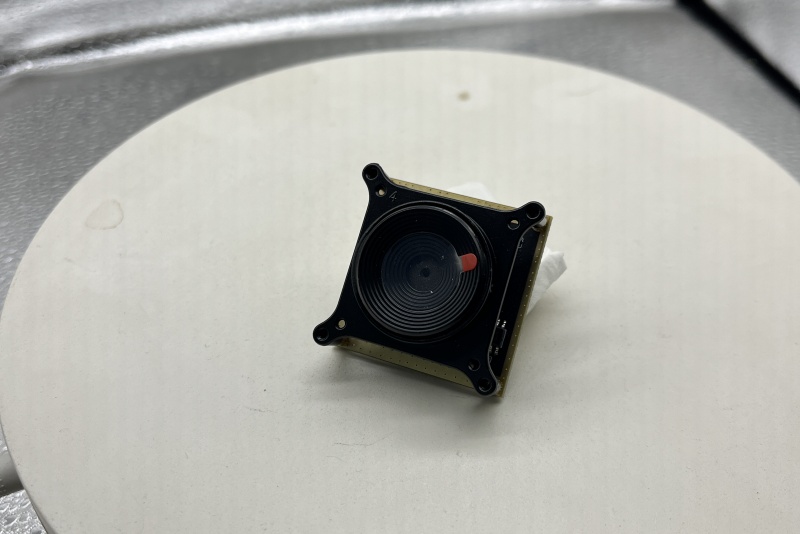

XS216-V2.1 此摄像头模块为我司开发专门针对高拍、证件、快递单等<br />
扫码的摄像头模块,广泛用于应用于教育,快递等行业。采用 3264(H) x<br />
2448(V)分辨率,支持 800 万像素,500万,1080P,720P 等,高清分辨率图<br />
像更 真实自然。<br />
<strong><span style="font-size:16px;">2.特征</span></strong><br />
•USB 规范的遵守<br />
•USB 2 和 1. 1 合规<br />
•USB 视频 V1. 1 的依从性 (UVC)<br />
•USB 高速,全速自动切换<br />
•支持 800 万像素 3264*2448,1080P,720P,VGA,QVGA,CIF , QVGA<br />
和 QCIF 格式输出<br />
•自动白平衡 (AWB)<br />
•自动闪烁校正<br />
•色彩校正<br />
• γ校正<br />
•黑暗补偿<br />
<p>
•自动边缘增强
</p>
<p>
<br />
</p>
<h3 style="font-weight:var(--ds-font-weight-strong);font-size:calc(var(--ds-md-zoom)*16px);line-height:1.5;color:#404040;font-family:Inter, system-ui, -apple-system, BlinkMacSystemFont, "white-space:normal;margin-top:0px !important;">
<strong><span style="font-size:16px;">3.关键规格参数</span></strong>
</h3>
<table style="color:#404040;font-family:Inter, system-ui, -apple-system, BlinkMacSystemFont, "font-size:16.002px;">
<thead>
<tr>
<th style="color:rgb(var(--ds-rgb-label-1));padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));border-top:1px solid rgb(var(--ds-rgb-label-3));text-align:left;">
<strong><span style="font-size:12px;">参数</span></strong>
</th>
<th style="color:rgb(var(--ds-rgb-label-1));padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));border-top:1px solid rgb(var(--ds-rgb-label-3));text-align:left;">
<strong><span style="font-size:12px;">规格</span></strong>
</th>
</tr>
</thead>
<tbody>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">光学尺寸</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">1/3.2 英寸 CMOS 传感器</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">传感器分辨率</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">3264 (H) × 2448 (V)</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">单位像素尺寸</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">1.4 μm × 1.4 μm</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">彩色滤光片</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">RGB Bayer 模式</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">快门类型</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">电子滚动快门</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">最大帧速率</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">15 fps @ 3264×2448 分辨率</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">视角</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">对角线 40°,水平 33°,垂直 28°</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">光圈</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">F6.0</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">AEC 增益/白平衡</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">自动</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">聚焦距离</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">固定 40-75 cm</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">接口</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">USB 2.0</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">电压</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">DC 5V</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">尺寸</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">38 mm × 38 mm × 13.9 mm ±0.3 mm</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">工作温度</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">-10℃ 至 +60℃</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">操作系统要求</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">Windows XP/Vista/7、Android 等</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">镜头焦距(EFL)</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">8 mm</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">待机电流</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">30 mA ±5 mA</span>
</td>
</tr>
<tr>
<td style="padding-top:;padding-right:;padding-bottom:;padding-left:0px;border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<strong><span style="font-size:12px;">操作功耗</span></strong>
</td>
<td style="padding:calc(var(--ds-md-zoom)*6px)calc(var(--ds-md-zoom)*12px);border-bottom:1px solid rgb(var(--ds-rgb-label-3));">
<span style="font-size:12px;">220 mA ±5 mA @ 3264×2448 分辨率/15 fps</span>
</td>
</tr>
</tbody>
</table>
